CY14-1B系列泵是缸体旋转，靠变量头（斜盘）变量的辆向柱塞泵。由
于柱塞头部的滑靴和变量头之间，配油盘和缸体之间，采用了油压静力平
衡的最佳油膜厚度设计，使上述两对运动副之间处在纯液体摩擦下运转，
并省去了重型推力轴承，因而与其它类型泵相比较，具有结构简单、体积
小、重量轻、效率高、寿命长、自吸能力强等特点。它适用于机床、锻压
、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需更换马达配
油盘亦可作液压马达使用。
注意事项：
1、泵轴的旋向，一律按顺时针方向（从轴端看），用户需要逆时针旋向或做马达用，必须在订货时说明。
2、泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。
3、泵有一定自吸能力，可安装在油箱上面使用，吸入高度不大于0.5米。但对于流量大于160L/min的泵推荐采用倒灌自吸。
4、泵在第一次启动前，必须通过回油口向泵壳内灌满清洁的工作油液，否则不准启动。
5、油泵壳体内要求承受一定压力，但由于受回转密封圈和上法兰密封垫的限制，壳体内的压力不得超过0.05mpa，因此回油管不能太细，并直接回油箱。
6、工作介质，推荐采用国产32号或46号液压油，或E50=3-5粘度指数大于90的液压油，正常工作油温10-65℃。
7、用户可根据实际使用负荷计算油泵传动功率选用电机。计算公式：N=Q×P/60n
其中Q-实际使用流量（L/min）P-实际工作压力（mpa）n-总效率（0.8-0.9）
    厂家推荐
CAD机械图纸淘宝交易更安全！
    高压油泵类产品目录
    CY14-1B斜盘式轴向柱塞泵
    CY-Y系列油泵电机组
    MCY14-1B定量泵
    MYCY14-1B高压油泵
    SCY手动变量轴向柱塞泵
    PCY14-1B恒压变量泵
    CB-B型低压齿轮油泵

PCY14-1B恒压变量泵
产品概述：

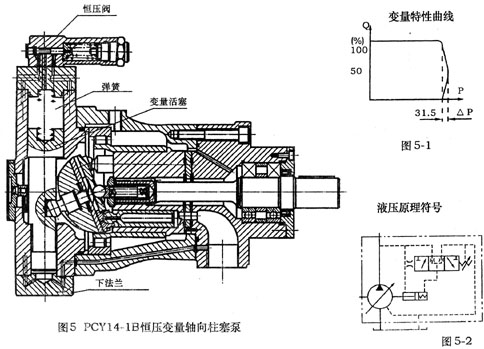

　　 这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液压力达到调定压力时，就自动地调节泵流量，以保持该恒力压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定。泵的结构见图5，该结构将输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞压在最低位置，泵全排量输出压力油：当泵在调定压力工作时，作用在恒压阀芯上的推力等于调定弹簧力，恒压阀的进油口同时处于开启状态使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量增大，直至压力上升至调定恒压力。
